SCR(選擇性觸媒還原)--脫硝(De-NOx)原理



選擇性觸媒還原（SCR）是在溫度350~400℃和V2O5/ WO3/ TiO2，釩鈦系觸媒作用下，

添加液氨、氨水或尿素為還原劑，將尾氣中氮氧化物NO(90~95%)、NO2(10~5%)

還原為氮氣(N2)和水(H2O)，廢氣中O2參與反應。



典型SCR化學反應如下：



          4NH3+ 6NO →5N2+ 6H2O

          4NH3+ 2NO + 2O2→3N2+ 6H2O

          8NH3+ 6NO2 →7N2+ 12H2O

          三個方程式化學當量(Stoichiometric Ratio Factor)均值NH3/NO約=1.5

其副反應為

          2SO2 + O2 → 2SO3
          2NH3 + SO3 + H2O → (NH4)2SO4
          NH3 + SO3 + H2O → NH4HSO4

       上述副反應所生成之NH4HSO4, 稱為 ABS ( Ammonia Bisulfite , 亞硫酸氫銨)， ABS在320℃下

為一黑色黏稠狀液體，會堵塞觸媒使其失效。

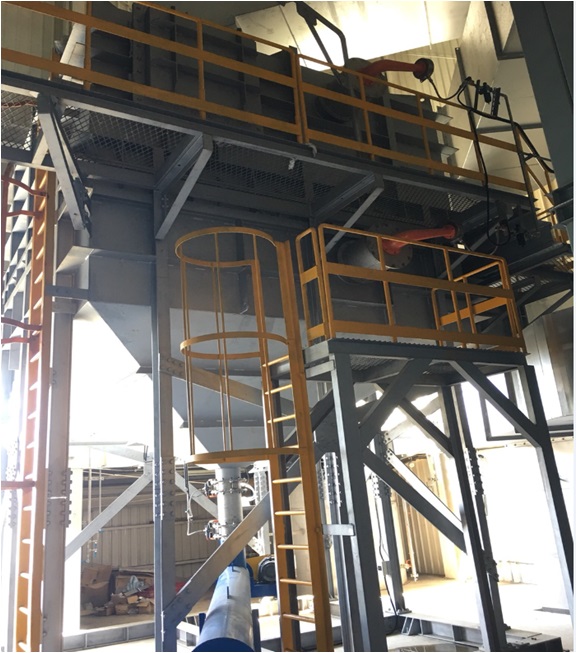

SCR設備照片

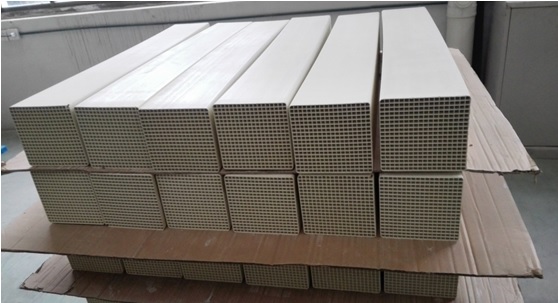

蜂窩式脫硝觸媒



蜂窩式觸媒專用於電廠燃煤鍋爐，SCR用脫硝(De-Nox)觸媒，耐硫性能好，NOx轉化率高，

SCR釩鈦系觸媒以V2O5為主要活性成份， TiO2為基材、以WO3、MoO3為抗氧化、抗毒化輔助成份。



蜂窩式觸媒為均質觸媒。將TiO2、V2O5、WO3等混合物通過一種陶瓷擠出設備，製成截面為150mmX150mm，長度不等的觸媒元件。



除氮氧化物觸媒，應用於選擇還原（SCR）脫硝工藝，在熱電廠、燃煤發電廠、燃氣輪機組、垃圾焚燒、鋼鐵、石化、內燃機組等工業領域內得到廣泛應用。













◆工藝條件：

1.觸媒類型：蜂窩式脫硝觸媒

2.觸媒單元尺寸：150 mm (L) ×150 mm (W) × H mm

（H mm 按客戶要求製作）

3.孔數範圍：15x15, 17x17, 19x19, 21x21



◆技術指標：

1.Nox處理濃度 ≤5,000ppm

2.還原劑 : 液氨、氨水或尿素

3.觸媒反應溫度 : 180~420℃

4.標準氣體空速 : 3000~5000 h-1

5.NOx轉化率 : ≥90% 或出口NOx ≤100ppm

6.氨逃逸率 : ≤30ppm

7.壓力損失 : ≤600pa

  （床層高徑比1：1或線速度≤1.5m/s時）

8.觸媒使用壽命 : ≥ 16,000h (二年)



◆特點:

1.採用最合適的微孔容積，使脫硝性能和耐磨強度達到最佳平衡點；

2.設計最合適的微孔分佈，以達到穩定的脫硝性能；

3.採用最合適活性成分，在保證脫硝率的同時有效抑制SO2/SO3的轉化率；

4.通過添加第三成分，有效抑制SO2/SO3的轉化率在運行過程中的上升；

5.產品活性均勻，即使表面被磨損後，剩餘部分的活性沒任何改變；

6.低阻力，節約運行費用；

7.低溫高活性，NOx去除率高；

8.高耐水性；

9.高溫耐腐蝕性；

10.高機械強度和抗熱能力。
