蓄熱式RTO

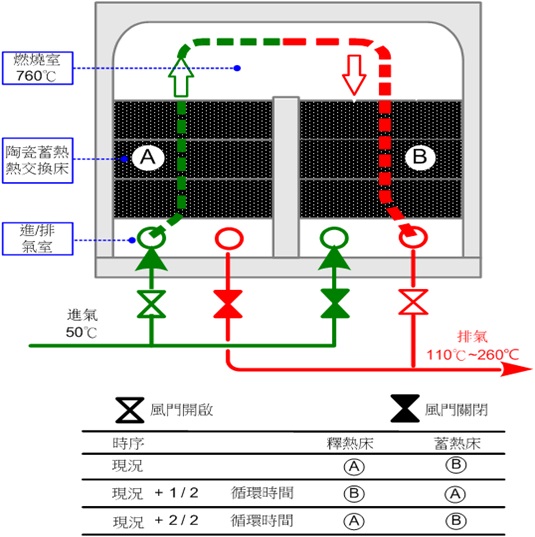

蓄熱式氧化爐 (RTO) 操作原理

RTO 以LNG當作燃燒機的燃料，加溫燃燒室至760℃，7500CMH進氣VOCs與氧氣進行氧化反應，設計通過燃燒室容積足夠反應時間0.82sec以上。保證含VOCs 在燃燒室破壞率99%以上，轉化成H2O(g) +CO2(g)排出乾淨氣體至煙囪。

PLC程式控制自動控制4組氣動蝶片式風門(Disk Damper)的開關切換時間，改變兩組蓄熱塔進氣、排氣的氣流方向。系統自動控制爐溫不要超過上限安全溫度1000℃。

RTO双塔式系統的缺點：當蝶片風門切換時間2~3秒，有未處理完全廢氣量直通煙囪。

氣動蝶片式風門採用SUS304等級。考慮未來用蒸汽清洗耐水及耐酸問題。附屬氣壓缸，電磁閥及極限開關採架高式機構，皆考慮耐高溫300℃之設計。以因應執行烘烤(Bake Out)程控、將蓄熱床底黏稠阻塞物，高溫裂解排出。

當系統故障時，PLC自動控制將4組氣動蝶片式風門全部打開，廢氣能夠直接排至大氣。

保證VOCs 2000 ppm (NMHC) 去除率達95%以上。

但風門切換時間2~3秒不列入計算。
